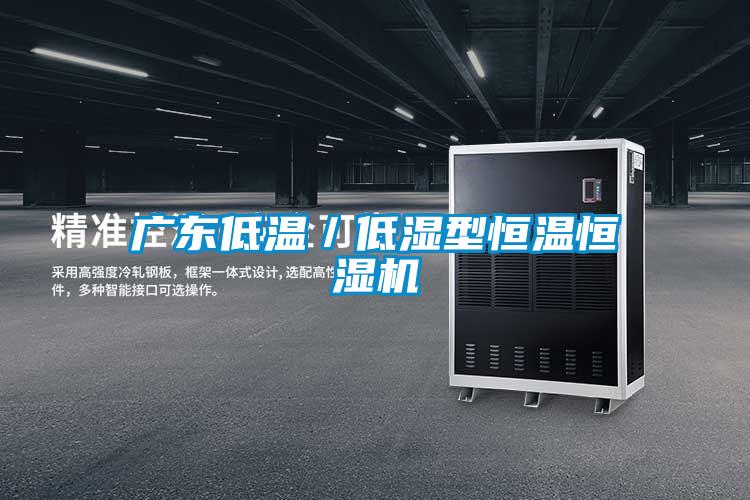

廣東低溫／低濕型恒溫恒濕機
機組概況：
本系列單元式空調機組系我公司總結多年空調研發經驗，結合Z新科技發展，潛心研究、設計開發的空調設備系列，是本公司多年來的重點科研項目，產品的技術性能、型式規格居國內領先水平。該產品秉承"高效、節能、環保、健康"的設計理念，為用戶制造的符合二十一世紀新特點的高性能產品，產品總體設計合理，具有功能全、結構緊湊、體積小、重量輕、噪音低、運行安全、可靠性高等優點?？蓮V泛應用于國防、科研、文教衛生、制藥行業；以及廠房、賓館、商場等不同環境下的空氣調節。
工作原理：
恒濕恒濕機系統的運作是通過三個相互聯系的系統：制冷劑循環系統、空氣循環系統、電器自控系統;
制冷劑循環系統：蒸發器中的液態制冷劑吸收空氣的熱量（空氣被降溫及除濕）并開始蒸發，Z終制冷劑與空之間形成一定的溫度差，液態制冷劑亦完全蒸發變為氣態，后被壓縮機吸入并壓縮（壓力和溫度增加）,氣態制冷劑通過冷凝器（風冷/水冷）吸收熱量，凝結成液體。通過膨脹閥（或毛細管）節流后變成低溫低壓制冷劑進入蒸發器，完成制冷劑循環過程。
空氣循環系統：風機負責將空氣從回風口吸入，空氣經過蒸發器（降溫、除濕），加濕器，加熱器（升溫）后經送風口送到用戶需的空間內，送出的空氣與空間內的空氣混合后回到回風口。
電器自控系統：包括電源部分和自動控制部分。電源部分通過接觸器，對壓縮機、風扇、加濕器等供應電源。自動控制分部分又分為溫、濕度控制及故障保護部分：溫、濕度控制是通過溫、濕度控制器，將回風的溫濕度與用戶設定的溫濕作對比，自動運行壓縮機（降溫、除濕），加濕器，電加熱（升溫）等元件，實現恒溫恒濕的自動控制。故障保護控制是通過壓力保護、延時器、繼電器、過載保護等相互組合達到，對壓縮機，風機，加濕器等元件進行故障保護的控制。
機組特點：
1.控制先進：機組采用智能儀表或可編程控制器（PLC）控制，控制精度高，可靠性好，機組儀表可預留遠程控制接口，方便用戶遠程集中控制，節省管理人力；全面應用現代控制技術，優化控制模型，以保證機組運行模式適應全年工況的變換，提高機組季節能效比；
2.多重保護：機組設有高壓、低壓、過載、短路、斷相、過熱、欠風壓等保護，以及水泵、防火閥連鎖保護；
3.機組全面采用能效比高(EER)的渦旋壓縮機（50Hp以下）和半封閉螺桿壓縮機（60Hp以上）。
4.以季節能效比(SEER)為優化目標，全面引入系統匹配理論，廣泛采用計算機輔助設計技術，優化設計（選用）制冷系統各個部件的結構參數，使系統內各部件之間的性能匹配合理，使之能組成一個完整的整體，以保證其全年多種工況下都能高效可靠地運行。
5.全面應用現代控制技術，優化控制模型，以保證機組運行模式適應全年工況的變換，提高機組季節能效比。
6.一機多用，溫度控制范圍廣（5~32℃），全年運行效率高。留有新風換氣機接口，用戶可配置新風換氣機，在過渡季節和冬季，機組可自動將室外的低溫空氣引入室內，以達到換氣和降溫的目的，同時也可以減少主機的運行時間，以達到節能的目的。該特點特別適合于過渡季節需要換氣、冬季需要降溫的場合。
7.機組使用環保工質，選用環保材料，采用符合環保要求的新技術、新工藝，使機組全過程、全方位的滿足環保要求。
8.機組可配有自動控制的滅菌裝置，以保證空調室內空氣清潔。
結構特點：
1.壓縮機：選用高性能的進口壓縮機，安全、可靠、能效比高。
2.風機：采用高性能、低噪音的離心風機，具有風量大、靜壓高、噪音低和運轉平穩等優點。
3.換熱器：引進美國OAK生產線加工，使換熱器的換熱效率大大提高。
4.外殼：室內機：利用日本AMADA設備加工，具有優良的外觀質量。30Hp以下框架采用國內外流行的新型鋁合金圓弧邊框架結構；40Hp以上采用新型菱形邊鋁合金框架結構，整體結構緊湊，美觀大方，極富現代氣息。室外機：換熱器采用一次折彎成型技術，外型美觀，換熱效果好。外殼采用優質鋼板表面噴涂或不銹鋼材料，機組露天放置永無生銹之虞。
5.加濕器：選用高性能加濕器，具有控制性能好，加濕效率高、安全可靠等特點。
6.加熱器：采用加肋高效電熱管，體積小、熱功轉換率高。
7.制冷配件：膨脹閥、過濾器、電磁閥、高低壓控制器、壓力表等配件均選用著名品牌產品。
8.融霜機構：采用高可靠性的元器件及高性能的控制方式，以保證機組在低溫運行時融霜的安全、可靠、以及霜層處理完全、徹底，從而增加機組的換熱性能。
9.保溫層：采用高性能保溫材料，導熱系數小，耐水性能高，抗老化、阻燃，無毒。
10.多重保護：機組設有高壓、低壓、過載、短路、斷相、過熱、欠風壓等保護，以及水泵、防火閥連鎖保護。
11.控制方式：恒溫恒濕機組采用高性能可編程控制儀表。控制精度高，可靠性好。該儀表預留有遠程控制接口，可方便用戶遠程集中控制，節省管理人力。
型號編制說明：
型號舉例：HF19N表示名義制冷量為19kW的壓縮機置于室內的風冷型單元式空調機組。
風冷低溫/低濕型恒溫恒濕機性能參數表：
HDDF4.5N
HDDF9N
HDDF18N
制冷量
KW
4.5
9.0
18.0
能量調節
%
100,0
制熱量（電加熱）
kw
3
6
13.5/18
風量
m⊥8
5000/1200
9000/2500
/5000
機外靜壓
Pa
≥250/≥50
≥300/≥130
≥350/≥170
機組噪音
dB(A)
?。?8/＜61
?。?3/＜68
＜74/＜68
溫濕控范圍及精度
（低溫型）溫控-5~18℃±1.0℃濕控RH50~70%±RH10%
（低濕型）溫控28~5℃±1.0℃濕控RH20~45%±RH10%
使用電源
～380V,50Hz,三相四線制
壓縮機
類型
全封閉渦旋式
數量
1
功率kw
3.9/2.3
5.3/3.92
8.5/8.4
制冷劑
類型
R22/R407C
節流方式
熱力膨脹閥
蒸發器
型式
銅管套鋁翅片
風機
類型
外轉子低噪音離心式
數量
1
2
功率kw
1.0[0.2]
3.0[0.7]
2*3.0[1.0]
空氣過濾器
類型
初效
機組總容量
KW
12.07[9.35]
18.47[14.79]
32.23[31.63]
外形尺寸mm
長
1180/980
1440/1300
1950/1720
寬
800/600
1085/740
1085/855
高
1725/1700
1850/1700
1850/1850
重量
kw
260/170
340/260
580/510
水冷低溫/低濕型恒溫恒濕機性能參數表：
HDD5
HDD10
HDD20
制冷量
KW
5
10
20
能量調節
%
100,0
制熱量（電加熱）
kw
3
6
13.5/18
風量
m⊥8
5000/1200
9000/2500
/5000
機外靜壓
Pa
≥250/≥50
≥300/≥130
≥350/≥170
機組噪音
dB(A)
?。?8/＜61
＜73/＜68
＜74/＜68
溫濕控范圍及精度
?。ǖ蜏匦停乜?5~18℃±1.0℃濕控RH50~70%±RH10%
?。ǖ蜐裥停乜?8~5℃±1.0℃濕控RH20~45%±RH10%
使用電源
～380V,50Hz,三相四線制
壓縮機
類型
全封閉渦旋式
數量
1
功率kw
3.7/1.86
5.0/3.2
8.1/6.82
制冷劑
類型
R22/R407C
節流方式
熱力膨脹閥
蒸發器
型式
銅管套鋁翅片
風機
類型
外轉子低噪音離心式
數量
1
2
功率kw
1.0[0.2]
3.0[0.7]
2*3.0[1.0]
空氣過濾器
類型
初效
機組總容量
KW
11.4[8.76]
17.7[13.6]
31.3[29.5]
外形尺寸mm
長
1180/980
1440/1300
1950/1720
寬
800/600
1085/740
1085/855
高
1725/1700
1850/1700
1850/1850
重量
kw
350/300
500/420
750/680
機組名義工況：
注：L型機組為單冷型，無加熱裝置及制熱量。
<
<
<
<
<
<
<
<
